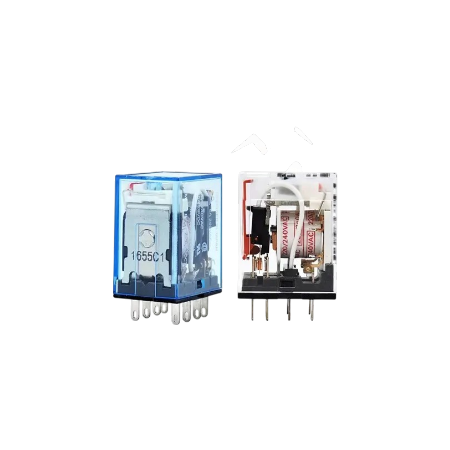

Relay trung gian 8 chân

Relay trung gian 8 chân (Rơ le kiếng 8 chân / 2PDT Relay) là dòng thiết bị đóng cắt tín hiệu phổ biến nhất trong mọi hệ thống tủ điện điều khiển công nghiệp và dân dụng. Được thiết kế với 2 cặp tiếp điểm chuyển đổi độc lập (2 C/O), rơ le đóng vai trò trung gian nhận tín hiệu từ các bộ điều khiển (PLC, timer, cảm biến) để điều khiển đóng/ngắt các thiết bị công suất lớn hơn, đồng thời bảo vệ cách ly an toàn cho mạch điều khiển.

Hệ thống Thủy Khí Điện (TKĐ) cung cấp đa dạng các dòng Relay trung gian 8 chân chính hãng từ các thương hiệu như Chint, Omron, Schneider, Hanyoung với mức giá siêu tiết kiệm chỉ từ 20.000đ/sản phẩm.

1. Thông số kỹ thuật cơ bản

• Tên sản phẩm: Relay trung gian 8 chân / Rơ le kiếng 2 C/O

• Điện áp cuộn hút (Coil Voltage): 12VDC, 24VDC, 24VAC, 110VAC, 220V – 240VAC

• Cấu trúc tiếp điểm: 8 chân (2 Tiếp điểm Thường Mở NO + 2 Tiếp điểm Thường Đóng NC + 2 Chân nguồn cuộn hút + 2 Chân chung COM)

• Dòng định mức tiếp điểm: 5A – 10A / 250VAC (Tải thuần trở)

• Phân loại kiểu chân:

  • 8 chân dẹp (Flat Pin): Dòng phổ thông dùng cho tủ điện điều khiển tiêu chuẩn.

  • 8 chân tròn (Round Pin): Chân cắm tròn chắc chắn, chịu độ rung cơ học cao.

• Tích hợp: Đèn LED định vị trạng thái nguồn vào cuộn hút / Nút thử cơ (tùy dòng)

• Đế cắm tương thích: Đế 8 chân dẹp (PYF08A, RXZE2M114) hoặc đế 8 chân tròn (PF083A)

• Tuổi thọ đóng cắt: > 10.000.000 lần (Cơ) – > 100.000 lần (Điện)

2. Phân loại Relay trung gian 8 chân phổ biến tại Thủy Khí Điện

• Phân loại theo điện áp cuộn hút:

  • Dòng 220VAC / 110VAC: Dùng điện áp lưới xoay chiều trực tiếp, phổ biến cho các tủ điện phân phối, tủ máy công cụ.

  • Dòng 24VDC / 12VDC: Dùng điện áp một chiều an toàn, kết nối trực tiếp với ngõ ra PLC, vi điều khiển, hệ thống cảm biến.

• Phân loại theo kiểu chân cắm:

  • Dạng chân dẹp cắm đế ray DIN: Tháo lắp cực kỳ nhanh chóng, chuẩn mực cho mọi loại tủ điện công nghiệp hiện đại.

  • Dạng chân tròn 8 chân: Kết nối cực kỳ chắc chắn, chống va đập, phù hợp cho môi trường máy móc rung lắc mạnh.

3. So sánh các phân khúc Relay trung gian 8 chân

4. Ưu điểm & Ứng dụng thực tế

• Ưu điểm:

  • Mức giá siêu rẻ: Chỉ từ 20.000đ, giúp tối ưu tối đa chi phí vật tư khi lắp ráp tủ điện.

  • Thiết kế vỏ kiếng trong suốt: Dễ dàng kiểm tra bằng mắt thường trạng thái hoạt động của tiếp điểm bên trong.

  • Cách ly an toàn: Bảo vệ tuyệt đối cho bộ điều khiển trung tâm khi mạch tải bị chập hoặc quá áp.

• Ứng dụng:

  • Chuyển mạch điều khiển bật/tắt van điện từ, đèn báo, quạt thông gió, khởi động từ mini.

  • Nhân bản tín hiệu mở rộng ngõ ra cho mạch điều khiển lập trình.

  • Lắp đặt trong tủ điện chiếu sáng, tủ điều khiển máy bơm, máy đóng gói và máy công cụ.

5. Mua Relay trung gian 8 chân chính hãng giá tốt ở đâu?

Thủy Khí Điện (TKĐ) chuyên phân phối sỉ và lẻ các dòng Relay trung gian 8 chân 110V, 220V, 24V chất lượng cao:

• Giá tốt nhất: Mức giá rẻ nhất thị trường chỉ từ 20.000đ/cái, chiết khấu số lượng lớn cho xưởng tủ điện và đại lý.

• Đầy đủ phụ kiện: Cung cấp kèm đế cắm 8 chân tròn / chân dẹp gài thanh ray DIN.

• Bảo hành: 12 tháng 1 đổi 1 nếu phát sinh lỗi kỹ thuật từ nhà sản xuất.

• Giao hàng: Ship COD tận nơi toàn quốc, kiểm tra hàng trước khi thanh toán.
